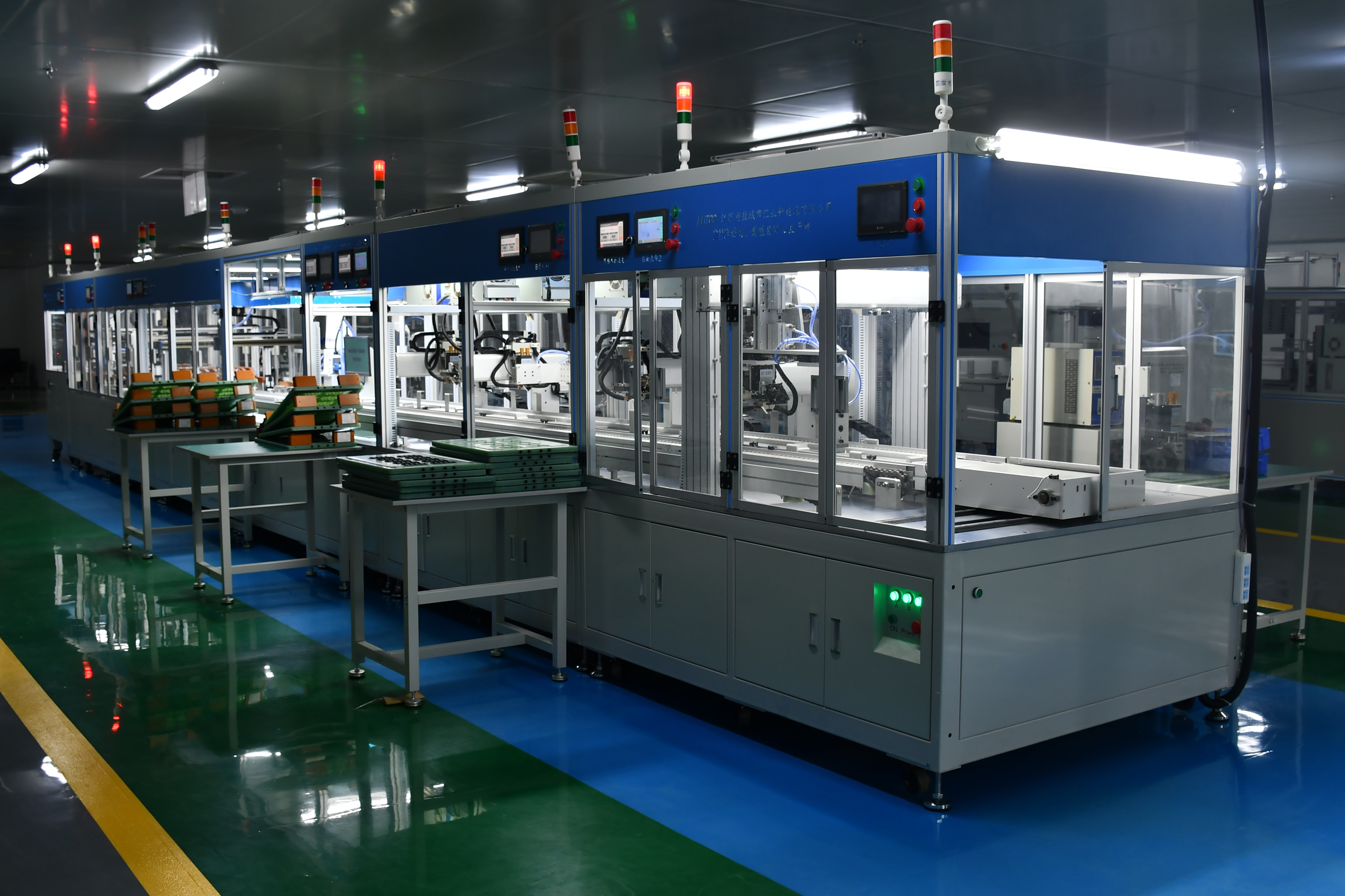

한개 역 18650 / 21700 / 32650 원통형 전지 생산 라인

제품 설명

높은 기교와 2년 보증과 18650/21700/32650 원통형 전지 1 스테이션 생산 라인

설비명 : 전력 에너지 축전지 팩의 자동 생산 라인

장비 조합으로의 도입

유닛 1

◎ 전기적 코어 부품) : 18650 자동 박스 전기적 코어 (10*10) 자동 피드, 한번 6

(600PCS18650 셀을) 권투하세요

◎ 자동 마감 패드

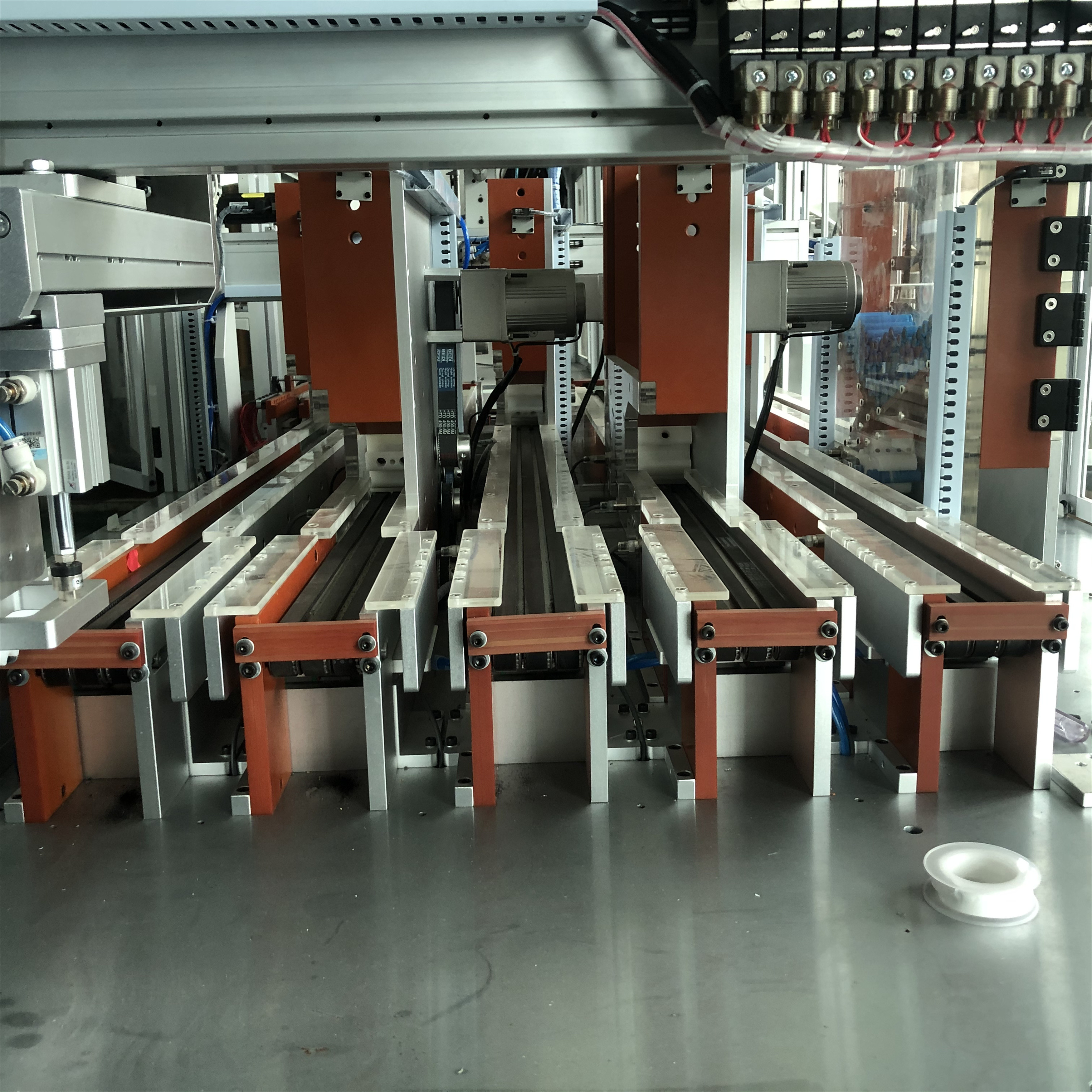

◎ 자동 코드 스캐닝 → 자동 선별 부분 (10 OK 파일, 한 NG 파일, 2 /3 /4 /5가 똑같은 파일로 설정되고 셀 저장의 수를 증가시킬 수 있고 각각 슬롯은 100PCS입니다, 2개 슬롯이 똑같은 파일에 있는 후, 200PCS, 3 슬롯이 똑같은 파일, 그리고 나서 300PCS에 있습니다)

유닛 2

◎ Automatic code scanning → automatic spacing → robot into the bracket →CCD battery positive and negative electrode detection → Laser cleaning on Side A (optional) → mold turnover 1→ Laser cleaning on Side B (optional) → Spot welding on Side A 1→ Spot welding on Side A 2→ Mold turnover 2→ Spot welding on Side B 2→ Spot welding on Side B 2→ Automatically take out the cover → automatically take out the battery → battery semi-finished product cycle assembly line (spot welding appearance detection → paste accessories

→ 프로텍션 플레이트 접합부 → 형성 → 포괄적 작업 검사, 기타 등등.)

유닛 3

배속 체인 주형을 위한 ◎ 한 주기 라인

스폿 용접 몰드 캐리어 (L530*380MM)의 ◎ 15 세트

각각 배터리 모델을 위한 주형을 용접하는 장소 이 담긴 상부 및 하부 커버판의 ◎ 15 세트

반가공 배터리 출력 라인 *1

상부 금형 캐리어를 위한 ◎ 한 환류 라인

유닛 4

배속 체인 조립품 순환 라인 *1 (L16.5*W1.3*H2 미터)

(선택적인) Bt-2410a, 24 시리즈 전체 / 시리즈 전압 내부 저항 테스터 *1 세트

레이저 스폿 용접 *1 세트 ◎ 이중적 입장 (프로텍션 플레이트와 B+B- 조사 라인)

◎ BT-85V05C50F 배터리는 성능 포괄적 테스터를 쌉니다

유닛 5

◎ MES 전자적 간판 시스템 (메인 서버를 위한 1, 메인 디스플레이 스크린을 위한 1, SOP 서브 캔번방식을 위한 1, 각각 방송국을 위한 1)

◎ 정전기 배제기 *2

◎는 순환 라인과 정전기 알람 이 고정 고리, 각각 역을 위한 1개 세트를 모읍니다

제조 순서도

장비 배치도

기록 : BT-2113 전력 / 에너지 저장 건전지 팩 자동 생산 라인 L16.5*W1.5* 1.76m

배속 체인 사이클 조립 라인 L16.5*W1.3*2M

기록 : BT-2113 전력 / 에너지 저장 건전지 팩 자동 생산 라인 L16.5*W1.5* 1.76m

꺾기선 L4.6 W1.8 H0.8 Ｍ

배속 체인 사이클 조립 라인 L16.5*W1.3*2M

다섯, 설비 환경 요구조건

1, 전원 공급기 : AC380V±10%, 30KW 50HZ±10%

2, 가스 소스 : 0.4-0.8mpa, 어떤 분무수, 어떤 불순물

3, 대기 온도 : 10-45C

4, 환경 습도 : 단지 85r.h (어떤 수분 응축)

5, 강한 진동, 어떤 부식성 가스와 가연성이고 폭발적 가스 없는 환경

애프터 서비스

1. 당 A는 요구자의 운영들이 정상적으로 그리고 독립적으로 작동할 수 있고 유지 관리자가 독립적으로 통상적인 문제를 취급할 수 있다는 것을 보증하기 위해, 무료로 설치, 디버깅, 사용과 유지에서 당 비의 장비 사용자들을 훈련시키도록 않을 수 없습니다

2. 장비의 보증 기간은 2년입니다. 당 한 국가적 법령에 따라 3 보장에 책임이 있을 것입니다. 보증이 끝난 후, 일생이 유지와 원가로 예비품과 착용부를 제공하기 위한 가격. 만약 문제가 처리된 오프-사이트이면, 공급자가 4 시간 이내에 이메일 또는 서면 양식에 의해 명백한 응답을 제공할 것입니다
