제품 상세 정보:
|
|
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | BT |
| 인증: | ISO9001/CE |
| 모델 번호: | BT-2113B |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1개 세트 |
| 가격: | USD350000 |
| 포장 세부 사항: | 나무상자 |
| 배달 시간: | 90 작업 일수 |
| 지불 조건: | 전신환 |
| 공급 능력: | 90 일 당 한 셋트 |
|
상세 정보 |
|||
| 힘: | AC380V 50/60HZ 16KW | 기압: | 0.4-0.8Mpa |
|---|---|---|---|
| 통신 인터페이스: | RS485 | 셀에 적합합니다: | 주문 제작됩니다 |
| 임의 기어: | 5OK 1NG | 차원: | L14500*W1500*H1680MM |
| 중량: | 3500 킬로그램 | 보증: | 2년이요 |
| 강조하다: | 21700 건전지 팩 생산 라인,32650 건전지 팩 생산 라인,CCD 배터리 생산 라인 |
||
제품 설명

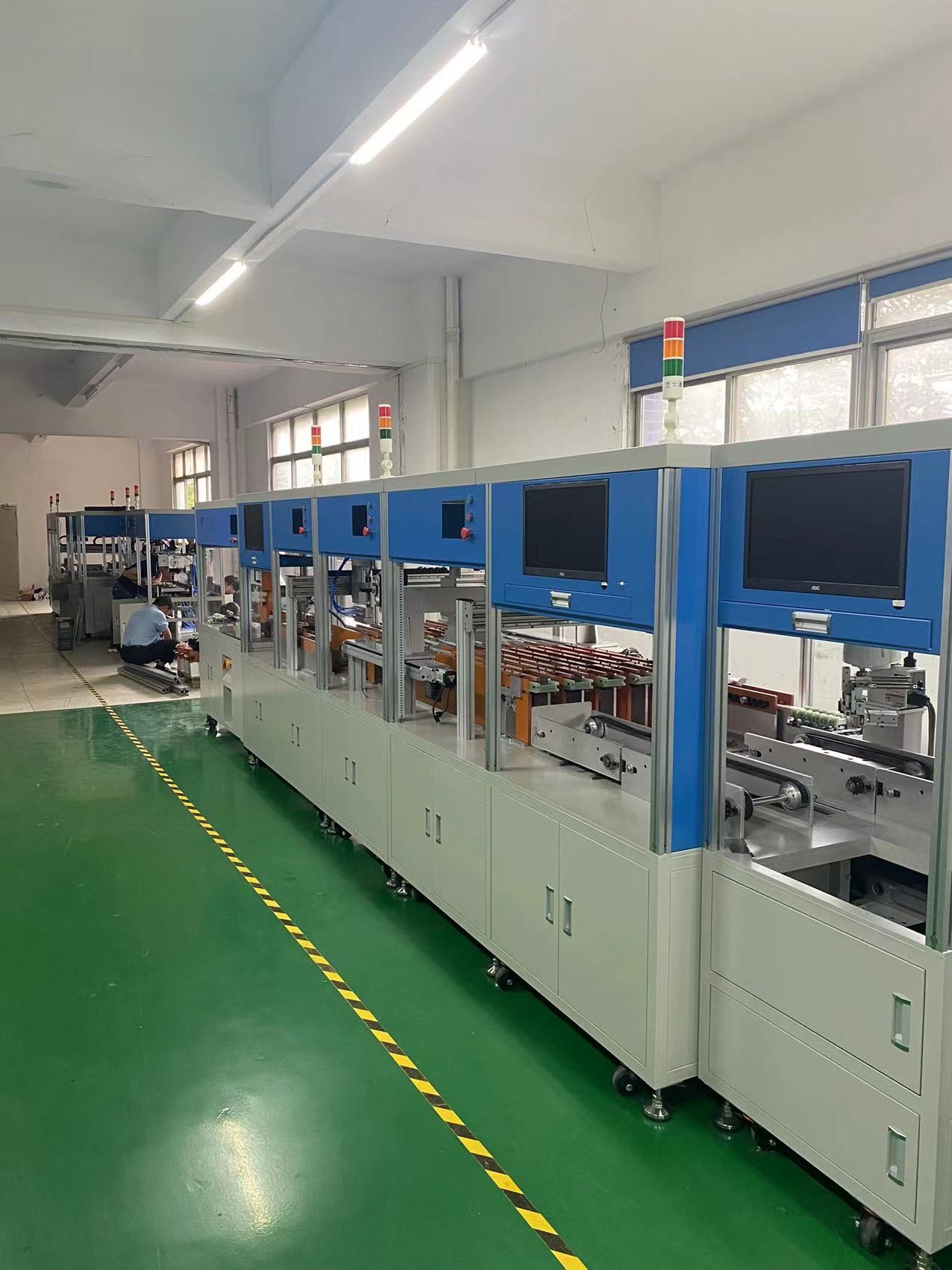

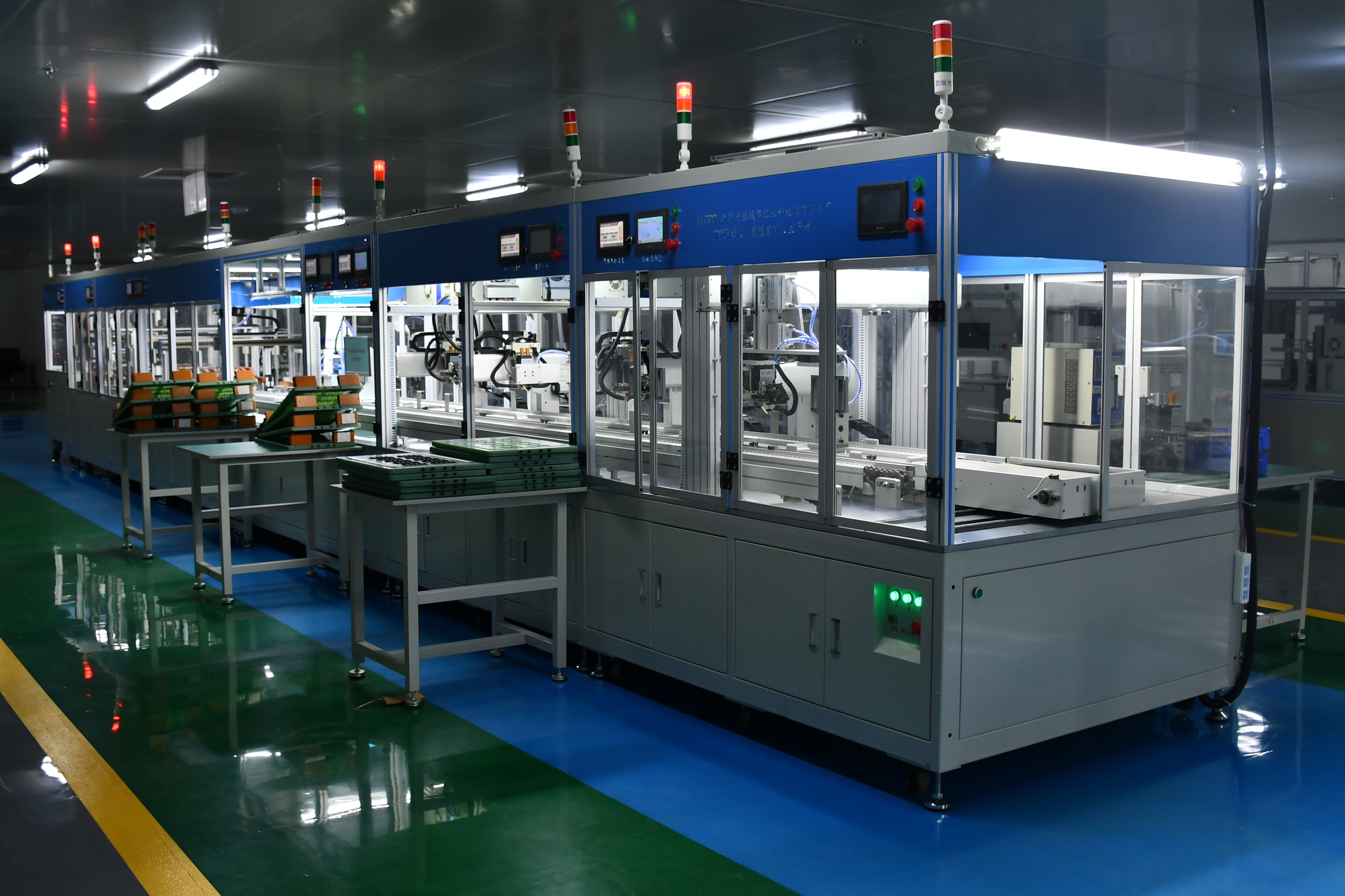

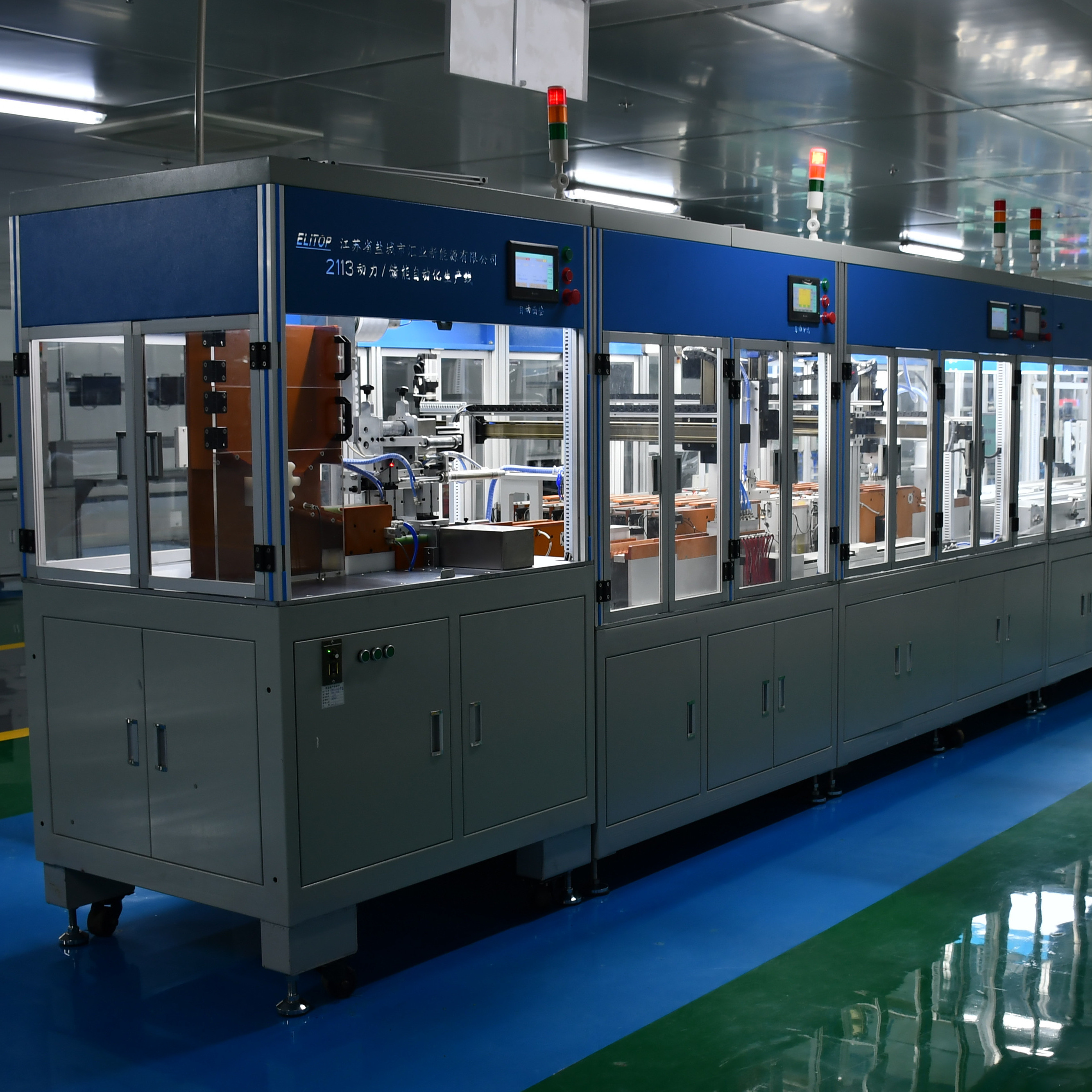

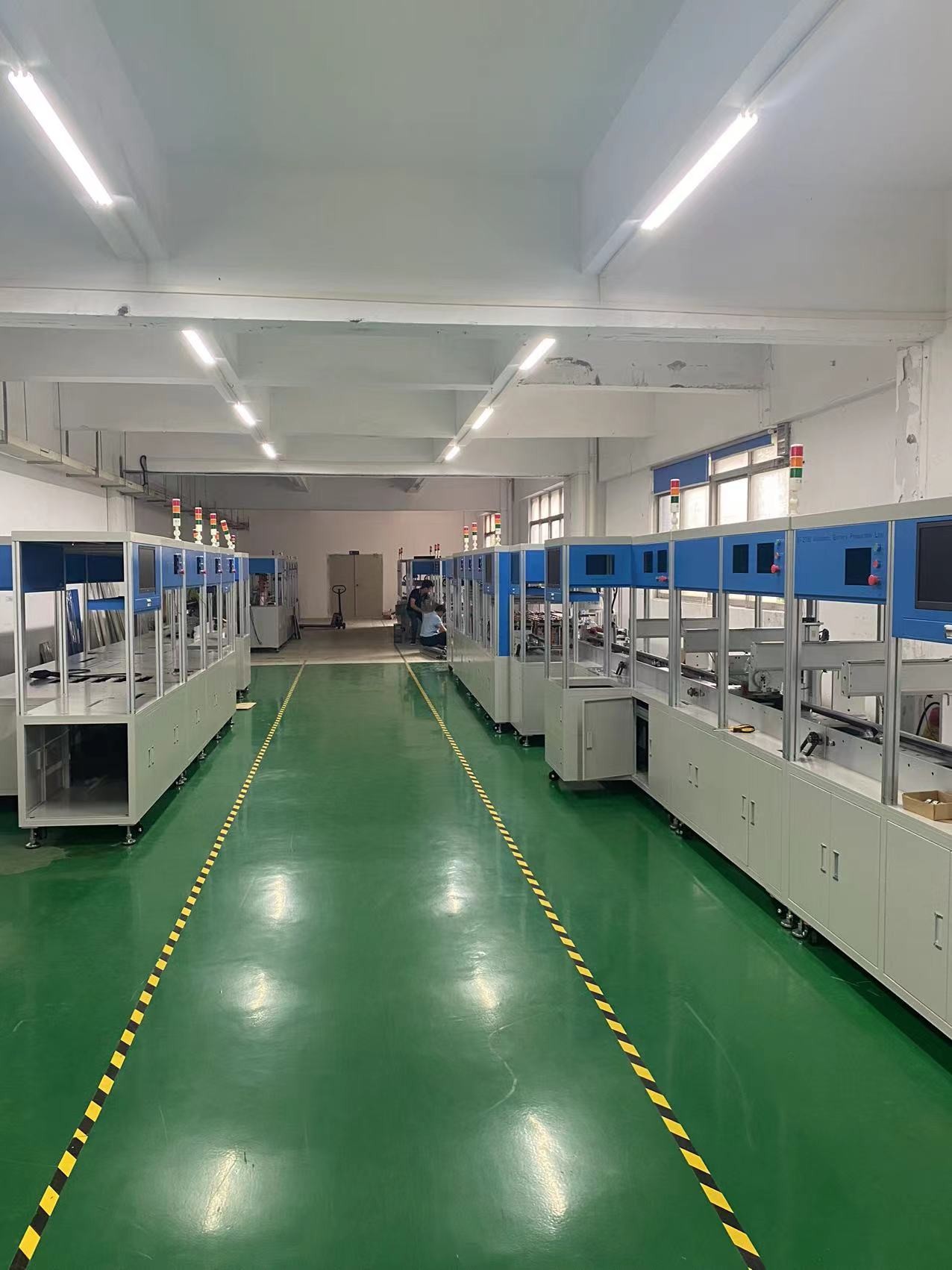

완전 자동 건전지 팩 조립 라인
장비의 범위
BT - 2113B 자동장치 리튬 이온 배터리 팩 생산 라인 18650 / 21700 / 32650 원통 에너지 저장 / 전력은 주로 자동차 배터리 모듈에 사용했습니다. 완전히 전원베터리, 에너지 저장 배터리, 동력 공구 건전지 팩과 다른 적용 배터리의 자동화 생산.
특징
1.세포 의 18650/21700/26650/32650이지 형태에 대해 쿠스토미즈드.
2. 단지 세 운영자들은 상자 안에 들어있는 전지에서부터 용접된 건전지 팩까지 필요합니다.
3. 선택적 셀 스캐닝 기능이 브라켓으로의 셀 데이터 또는 배터리의 조합에서 설정했다고, 배터리 데이터는 추적될 수 있습니다.
4. 브라켓, 안정적이고 신뢰할 만한 성능 안으로 자동적으로 4대 주축 야마하 로봇을 이용하기.
5. 어답트 하이크비전 시리즈 CCD 셀 긍정적과 셀이 브라켓에 들어갈 때 어떤 극성 실수 현상이 없다는 것을 보증하기 위한 부극성 식별.
6.생산 효율 : 5000-6000pcs /H
작업하는 프로세스
Automatic boxed cell (10*10) automatic feeding → automatic insulation paper pasting → automatic code scanning → automatic sorting (10 grade OK, One NG) → automatic cell sorting → automatic scanning code → robot into the bracket →CCD vision positive and negative detection → laser cleaning A → mold flip 1→A spot welding 1→A spot welding 2→ mold flip 2→B spot welding 2→B spot welding 2→ automatic Take out the top cover → automatically take out the battery → assembly line of semi-finished battery products (spot welding appearance inspection → attaching auxiliary materials → protection plate connection → shaping → comprehensive performance test and other stations)
기술적인 매개 변수
BT - 2113B 자동 리튬 이온 배터리 팩 생산 라인 18650 / 21700 / 32650 원통 에너지 저장 / 전력
| 자동 세포 공급 |
|
전원 공급기 : AC220V±10% 1KW 50HZ±10% 공기 공급원 : 0.4-0.8mpa, 어떤 분무수, 어떤 불순물 박스 셀은 동시에 5개 박스의 최대값을 가진, 10*10 통에서 싸여집니다 박스 셀은 동시에 4개 박스의 최대값을 가진, 12*15 통에서 싸여집니다 어답트 대만 상위 은 가이드 레일 전지 이동 권력 : 스텝 모터 / 감속기 모터 제어 시스템 : XC2-24T-E PLC 프로그래머 운용 정합 : 작동하도록 쉬운 TG-765-UT 컬러 표시 스크린 실린더 : 트텍 /SMC/XINCHENG 공기 제어부품 : 아테크 /SMC/ 티안공 / 공압은 좋아합니다 인덕션 장치 : 대만 LIKE/ 아데케 // 옴론 / 케엔시 생산 효율 : 4500PCS/H 보다 더 주요 기능 : 박스 조립 라인으로의 박스에서 세포 MANUALLY 풋옵션이 스토리지 박스 안으로 자동적으로 세포의 입장에 들어가고, 비어있는 박스를 추진합니다.통에서 세포는 자동적으로 제거되고 박스를 패키징하여 21/18 전기 셀의 다른 지름을 호환 가능한 자동 부상 방석 기계의 라인으로 옮겨집니다 |
| 자동 절연 페이퍼 패이스팅 |
|
전원 공급기 : AC220V±10% 1.6KW 50HZ±10% 공기 공급원 : 0.4-0.8mpa, 어떤 분무수, 어떤 불순물 4 - 효율을 향상시키기 위한 핀 쿠션 메커니즘을 채택하세요 배터리 손상을 막기 위해 주파수 변환 모터와 캠 펀칭 패드를 채택하세요 일본 고속도 철제 다이, 5년의 설계 생명 폐재류의 자동 되감기 어답트 대만 은 가이드 레일, 리드 봉 더 낮은 셀 모터는 대만 축세 모터를 채택합니다 조종자의 전원 : 폐-루프 스텝 모터 / 서보 모터 전지 이동 권력 : 스텝 모터 제어 시스템 : XD-42T-E PLC 프로그래머 운용 정합 : 작동하도록 쉬운 TG-765-UT 컬러 표시 스크린 짜맞춘 장애 경고 시스템 (고장을 제거하기 위한 신속한 것에 따르면) 고지 보리 논문 이 부족을 위한 자동 알람 다이 세정을 양적 주의 실린더 : 트텍 /SMC/XINCHENG 공기 제어부품 : 아테크 /SMC/ 티안공 / 공압은 좋아합니다 인덕션 장치 : 대만 LIKE/ 아데케 // 옴론 / 케엔시 |
| IR 테스터 |
|
시험 전력 : 스타 공압 실린더 : 트텍 /SMC/XINCHENG 공기 제어부품 : 아테크 /SMC/ 티안공 / 공압은 좋아합니다 인덕션 장치 : 대만 LIKE/ 아데케 // 옴론 / 케엔시 시험 효율 : 4500PCS/H 이상 테스트 바늘 모델 : KS-100A3000 테스트 바늘 삶 : 600,000 번 주요 기능 : 3중 시프트 메카니즘 1에 대한 세포 시프트 메카니즘, 완성된 일소 코드에서 시험 자료와 세포 바코드 바인딩, 저장 데이터베이스의 서보 모터 근무, 실험 10 세포를 통하여, 단일의 시험 셀 전압과 내부 저항 테스터 모델 : 히오키 BT3562 선택적 국내 HK3560 시험 채널 : 채널 1 전압 판독 정확도 : 플러스 마이너스 0.02MV 내부 저항 정확도 측정 : 플러스 마이너스 0.2 하오 반복 시험은 일관됩니다 완성된 일소 코드와 세포 바코드 바인딩에서 시험 자료가 데이터베이스에 저장했습니다 시험 효율 : 5000PCS/H |
| 자동 스캐닝 | |
Honeywell/Genz/HiKVision 일소 코드 맞춘 조명 공급원은 부호 판독의 정확도를 보증하는데 사용됩니다 확인 시스템 : 바이세스터 독자 연구개발 카메라 폭 : 300*150MM 이내에 수행 기구 : 산업용 컴퓨터, 진짜 WIN7 시스템 주요 기능 : 산일리안 변화 1이 코드 안으로 배터리를 쓸고 그 단계 모터 구동 기어를 시작하고, 배터리가 오른쪽으로 돌아, 바코드 데이터 바인딩을 읽기 위해, 바코드를 읽지 않고 시험 부정적 판정이 나쁘고, 코드 완성과 배터리 바코드 바인딩, 상점 데이터베이스, 한 정당과 도킹하는 MES 시스템에서 시험 자료가 야드를 쓸지 않고, 야드 기능이 차단될 수 있습니다, 기어장치 전송의 11개 세트, 핵심에 마찰을 증가시키고,에게 핵심, 보통 판독, 18650과 보편적인 21700 세포의 보통 회전을 보증합니다 고무밴드로 주사 효율 : 3500PCS /H 이상 |

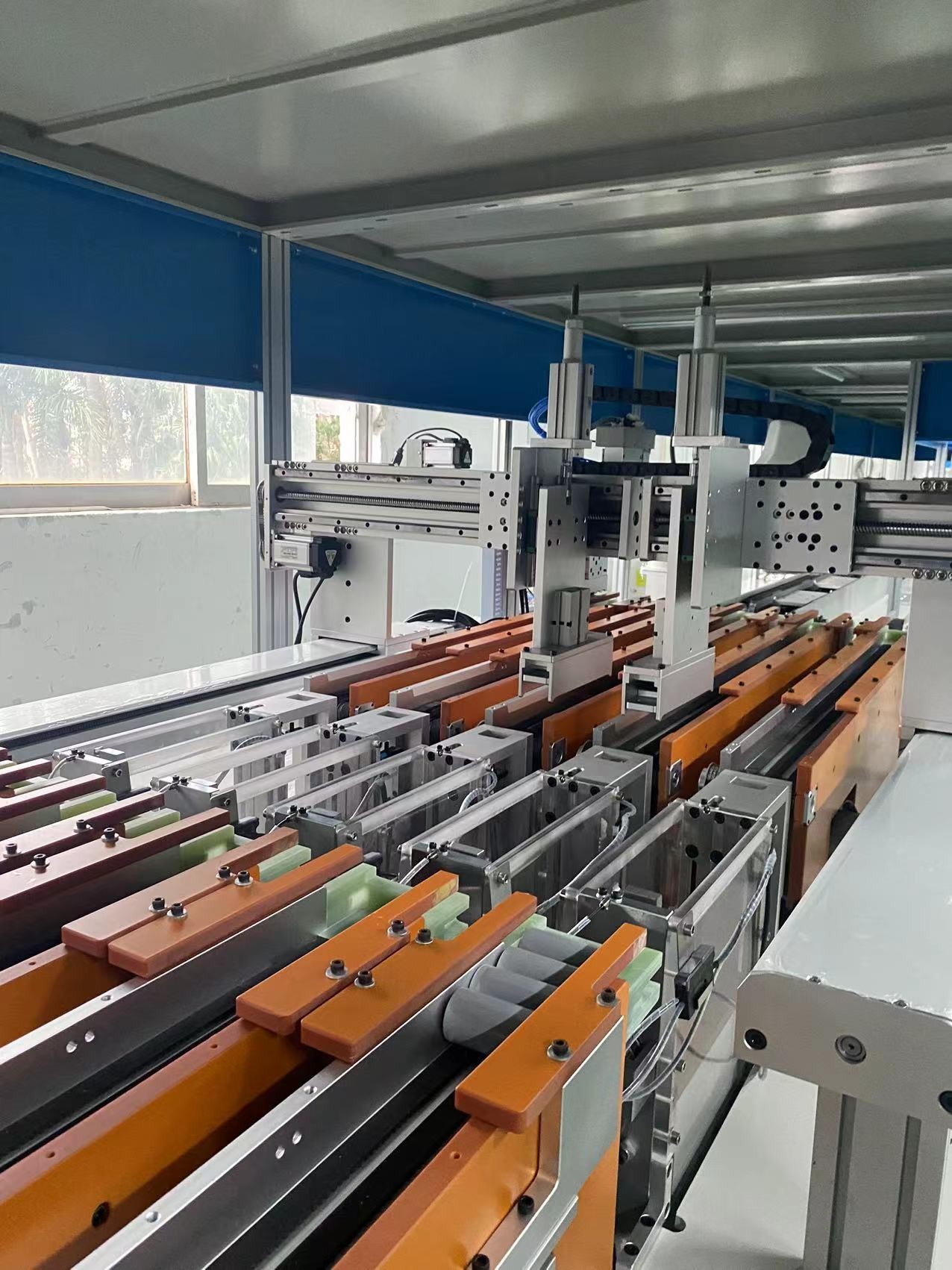

| 자동 선별 |
|
어답트 대만 은 가이드 레일, 리드 봉 자동 기어 조종자 전원 : 2 주축 400W 서보 모터 모듈 : 2 감원 한 번에 10PCS의 전기 셀을 잡고 실린더 육안으로 보이지 않는 영구 자석을 채택하는 것은 안정적이고 믿을 만합니다 제어 시스템 : XD 시리즈 PLC 프로그래머 센서 : 대만 LIKE/ 액텍 /SMC/ 천재 / 에어텍 운용 정합 : 작동하도록 쉬운 TG-765-UT 컬러 표시 스크린 주요 기능 : 세트 전압 내부 저항의 더 레인지에 따르면, 세포를 상응하는 파이프라인 슬롯, 18650과 21700 세포에 넣은 것은 보편적입니다 3 동시에 일어나는 벨트 전동을 사용하세요 송신 전력 : 25W 환원제 모터 센서 : 대만 LIKE/ 액텍 /SMC/ 천재 / 에어텍 실속의 수 : 5 OK 실속 조립 라인은 셀 공급과 전지방전으로 분할됩니다 방전용인 수준의 셀은 자동 장착 메커니즘을 갖추고 있으며, 그것이 셀이 잡힐 때 자동적으로 열립니다 18650과 21700 셀은 보편적입니다 |
| 셀 저장 메커니즘을 높이기 |
|
전원 공급기 : AC220V±10% 1.6KW 50HZ±10% 어답트 대만 은 가이드 레일, 리드 봉 양동력 : 브레이크 환원제 모터 기억 용량 : 18650 약 240PCS, 21700 약 180PCS 기중속도 : 8MM/ SEC 제어 시스템 : XD 시리즈 PLC 프로그래머 센서 : 대만 LIKE/ 액텍 /SMC/ 천재 / 에어텍 운용 정합 : 작동하도록 쉬운 TG-765-UT 컬러 표시 스크린 18650과 21700 셀은 보편적입니다 |
| YK400XR 야마하 로봇 |
|
로봇 모형 : 야마하 YK400XR 유효범위 : 반지름 360MM 부하 중량 : 3KG 주요 기능 : 로봇은 적정 위치 전기 셀을 꺼내고, 그것을 브라켓에 삽입합니다 (또는 브라켓 주형 없이). 효율 : 5000-6000 PCS/H 기술적인 매개 변수 : 자세한 사항은 야마하 설명서를 참조하세요
주요 기능 : 야마하 로봇을 위한 제어 시스템의 특별한 연구 개발 손으로 세트 로봇 좌표와 활동 야마하 4 주축 / 6 축 로봇과 일치하세요 디버깅은 배우도록 단순하고 쉽고 이해되도록 쉽습니다 7.5 인치 터치 스크린은 전류 상태를 드러냅니다 운영 체제 : 바이세스터 독자 연구개발 |
| CCD 테스터 | |
전원 공급기 : AC220V±10% 0.6KW 50HZ±10% 하이크비전 1000만 HD 카메라 확인 시스템 : 바이세스터 독자 연구개발 카메라 폭 : 420*300MM 이합니다 수행 기구 : 산업용 컴퓨터, 진짜 WIN7 시스템 주요 기능 : 점검과 플러그 셀의 긍정적과 음극과 비교하고, 위치가 틀리거나 석방 전에 매뉴얼 확인을 기다리면서, 극성이 돌아오면 활동을 중단시킵니다 주사 효율 : 6000PCS 셀 /H 이상 정상 제작, 모든 시험 동안, 자격을 얻을 때, 스크린샷은 보존 (약 8M 각각)를 위한 당신의 회사의 MES 시스템에 보내질 것입니다. 정합 모드 : 웹스에리브 전송을 보내세요 : 16진 형식을 보내세요 |
| 표면 용접 | |
주요 기능 : 건전지 팩에서 일 측면을 위한 자동 점 용접 표준 HEQUAN(2중캐스트), 전원 공급기를 용접하는 MDA8000B/MDB4000B 트랜지스터, 전원 공급기를 용접하는 옵션널 미야치 MDA8000B/MDB4000B 트랜지스터 장소 현재 검출 기능, 잘못된 용접, 폭발 화재 경보로 4축 순수한 서보 모터 작동 좌표 데이터를 용접하는 장소는 Ｕ 디스크 또는 배열에 의해 수입될 수 있습니다 정부 용접전류는 다르게 설정될 수 있습니다 (스폿 용접 설명을) 단일 세포는 스폿 용접 없이 특정 위치에 설정될 수 있습니다 스폿 용접 바늘 냉각 : 냉각장치와 표준 표준 회전하는 용접은 90번 각도 회전 (플러스 마이너스 90 급 범위, 임의 세팅)을 이끌거나 더하거나 뺄셈합니다 선택적 자동 연삭 용접하는 바늘 기능 선택적 용접 니들 압력 검출 기능 용접 데이터 인수와 업로드 정합 모드 : 웹스에리브 보내세요 : XML 포맷에서 문자열로서 보내집니다 스폿 용접 효율 : 4500PCS 셀 /H (장소, 양전극을 위한 4 용접점과 음극을 위한 4 용접점의 2 번에 따라 산정되) 보다 더 니켈의 스폿 용접 :0.08-0.15 니켈 도금 또는 전환 개선 용접 없는 순수한 니켈 0.15-0.2 니켈 도금 또는 순수한 니켈은 전환 홈으로 용접된다고 추천받습니다 볼록한 용접은 0.2 밀리미터 -0.5 또는 순수한 니켈을 위쪽에 도금처리하는 니켈에 대하여 권고됩니다 |
| 곰팡이 플립 | |
주요 기능 : 주형을 비 옆 자동 점 용접으로 전환하세요 전환 효율 : 20S/ 시간 |
| 비 표면 용접 | |
표면과 마찬가지로 일 측면 웰디링 또는 양측을 위해 맞춤화될 수 있습니다 |
| 배터리 페칭 조종자 | |
주요 기능 : 스폿 용접된 배터리를 제거하고 그것을 회로선 또는 조립 라인으로 이송하세요 효율 : 20S/ 시간
|
FAQ
한 :어떻게 당신이 제조사라는 것을 확인합니까?
비 :1) 명백한 프론트데스크는 우리의 공장 이름으로 사진을 찍습니다.
2)화면이 업무 시간 동안 부른다고, 어떤 사전 예약도 요구되지 않습니다.
3)언제든지 대리인이 공장을 방문한다고, 어떤 사전 예약도 요구되지 않습니다.
4)등, 언제든지 생산 진도를 조사하고 사진과 비디오를 제공합니다.
5)판매 서비스 문제 뒤에 해결하는 전문기술자들.
한 :우리는 어떤 종류의 기계를 만들 수 있습니까?
비 :모든 종류의 전지 조립체 기계.찔리면서, 셀 테스트, 절연 페이퍼가, 용접되, 시험을 받으면서, 노화하는 것 분류합니다.
매뉴얼이고 자동인 원통 / 프리즘 / 폴리머 셀을 위한, 단일 기계장치와 생산 라인.
한 :내가 공장을 구축하도록 도우시겠습니까?
비 :예 미안하지만, 당신의 원료와 제품 세부, 효율성에 대해 당신의 요구를 제공하고, 당신의 예산, 우리가 계획을 당신에게 보낼 것입니다.당신이 필요하면 우리는 또한 원료의 약간의 공급들을 당신에 도입할 수 있습니다.
한 :당신은 판매 서비스 뒤에 지원합니까?
비 :예, 구매 BT - 2113B 자동장치 리튬 이온 배터리 팩 생산 라인 18650 / 21700 / 32650 원통 에너지 저장 뒤에 / 우리가 전문가들을 가지고 있을 전력은 설치하고, 훈련하고 보증이 2년입니다. 유럽과 미국, 동남아시아 국가로 보내져 인도의 사이트가 있습니다
한 :어떻게 우리가 기계 문제를 해결할 수 있습니까?
비 : 공장은 이익을 얻고, 우리가 엔지니어들을 가지고 있고 우리가 기계를 생산합니다.
1)우리는 당신의 메세지를 받을 때 당신과 의사소통하도록 엔지니어를 준비할 것입니다.그는 비디오 전화 또는 메시지에 의해 해결하기 위한 당신에게 문제를 안내할 것입니다.
2)만약 문제가 성분 파손에 의해 초래되면, 우리가 새로운 구성요소를 당신에게 보낼 것입니다.당신이 그것을 얻은 후, 우리는 그것을 설치하는 방법에 관한 비디오 전화에 당신을 안내할 것입니다.
